ジオラマ模型・都市模型

株式会社モンドが手掛けたジオラマ模型・都市模型の製作実績ギャラリーです。
都市計画、地形表現、ドローン活用事例など、目的に合わせた多様なスケールの模型をご紹介します。

UR都市機構│東京湾岸地域都市計画検討模型 1/1000

国内外の来賓に向けた、湾岸地域の土地活用および検証用として製作された都市計画模型です。約10m×6mという圧倒的なスケールで、エリア全体を俯瞰できます。特筆すべきは、模型自体が電動で分割稼働し、内部に人が立ち入って詳細を確認できる仕様です。また、天井照明とナレーションが連動するプレゼンテーションシステムも搭載。地盤には航空写真を貼り込み、主要建物はアクリルによるカラー表現、周辺建物は白ボリュームで構成することで、計画エリアを際立たせています。

東京湾岸地域都市計画検討模型
電動による分割
スポットライトによる演出
湾岸埋め立てエリア
港区周辺から望む
東京湾を望む
レインボーブリッジから晴海方面
大川端エリアと隅田川
詳細表現（霞が関ビルディング）
東京タワー
詳細表現（トルナーレ日本橋浜町）
詳細表現（豊洲シエルタワー）
詳細表現（晴海トリトンスクエア）
詳細表現（大川端リバーポイントタワー）

UR都市機構│渋谷駅周辺再開発検討模型 1/1000

渋谷駅周辺の大規模再開発に向けた検討用として製作された、都市模型です。製作にあたっては綿密なフィールドワークを行い、主要建物や繁華街のビル外観を忠実に再現しました。また、渋谷特有の複雑な「すり鉢状」の高低差は、国土地理院の地図データを基にCAD化し、NC工作機による切削加工で精密に表現しています。再開発前の街並みを記録した貴重な資料でもあり、現在は改修を経て渋谷ヒカリエにて展示・公開されています。

渋谷駅周辺再開発検討模型
渋谷駅を中心に模型全体を眺める
渋谷駅を中心に北西からの眺め
渋谷駅を中心に北東からの眺め
渋谷駅上空から
スクランブル交差点
渋谷駅上空からヒカリエを望む
東口バスターミナル
渋谷109を望む
東急の通称「かまぼこ屋根」とヒカリエ

計画高層建物と周辺環境の風洞実験模型 1/500

高層ビル建設に伴う風環境の変化や、建物自体への風圧を検証するための実験用模型です。実験装置のターンテーブルに設置するため、台座は円形仕様で製作しています。可視化実験などで使用される薬剤への耐性を考慮し、主要素材には変質の少ないアクリルや木材を選定しました。さらに、ビル風の影響だけでなく、吹き抜け空間などの「内部の通風性能」も検証できるよう、外観のみならず内部構造を作り込み、実験データの精度向上に寄与しています。

勝どきエリア風洞実験模型
風洞実験模型全体側面
計画高層建物詳細
計画高層建物吹き抜け
計画高層建物側面
計画高層建物と周辺建物

海外向け教育機関施設コンセプトジオラマ 1/500 1800×1200㎜

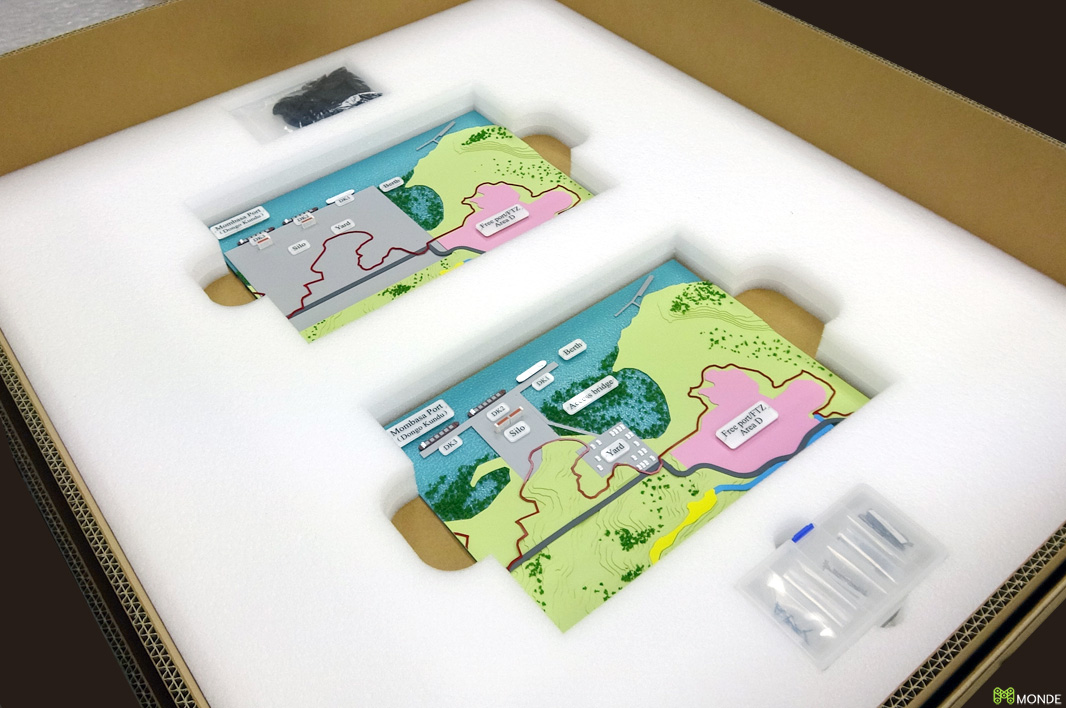

海外における教育機関施設の建設計画に向けたコンセプト模型です。広大な敷地の地形は、等高線を積層させた「コンタ表現」でシンプルかつ抽象的に仕上げ、設計コンセプトを際立たせました。各施設とそれらを結ぶ動線（アプローチ）の関係性を明確に見せるため、あえて要素を絞り、道路と必要最低限の樹木のみで構成しています。設計者様の狙いを的確に表現したプレゼンテーションモデルです。また、本製作では海外への輸送を前提とし、振動や衝撃に耐えうる厳重な梱包を施した上で、安全に海外発送を行いました。

教育機関施設ジオラマ
コンタ表現と施設
ジオラマ部分詳細
校舎模型部分詳細
上空から

東京駅八重洲エリア風洞実験模型撮影用模型 1/500

東京駅八重洲口の再開発に向けた撮影用模型を兼ねた風洞実験模型です。東京湾から隅田川を上ってくる風の影響が東京駅八重洲口や皇居方面へどのような影響があるのか検証するために制作されました。国土地理院のデータを元に風に影響を及ぼすビルの高さや形状を表現しています。このモデルは撮影用にも利用されテレビでのコンテンツの一部として登場しています。

八重洲エリア風洞実験模型
隅田川から東京駅を望む
東京駅上空
細かに表現された雑居ビル群
数百棟に及ぶビル表現

知覧博物館展示用ジオラマ模型 1/500

博物館用に制作したジオラマ模型です。

知覧ジオラマ
全景
瓦屋根の家
川や周辺環境の表現

南千住マンション販売用ジオラマ模型

南千住の大規模マンション販売用に製作した、周辺環境を伝える大型ジオラマです。地域の魅力である「水と緑」に注力し、隅田川や桜並木、公園の賑わいを緻密に再現しました。地図では伝わらない現地の空気感や「暮らしの豊かさ」を立体化し、お客様が新生活を具体的にイメージできる温かな表現に仕上げています。

南千住マンション販売用ジオラマ模型
公園遊具
マンション群
河川敷と桜

八潮エリアマンション販売用床面設置型巨大アクセス案内ジオラマ

約5m×5mの巨大な床面設置型ジオラマです。強化ガラスの上を歩きながら、八潮から都心へのアクセス網を「体感」できる仕様です。航空写真をベースに、鉄道や道路網がナレーションと連動して発光するシステムを搭載。昼景から夜景への演出切り替えも可能で、視覚的なインパクトと共に立地の利便性を強力にアピールします。

マンションアクセス説明用ジオラマ模型
モニターと連動
首都圏の広範囲を上空から眺める
アクセスライン
夜景の演出
照明演出

博物館展示用六浦湾古地形復元ジオラマ

博物館展示用に製作された、かつての六浦湾の姿を再現した地形ジオラマです。特に注力したのは「海と緑」の表現です。水深による色調のグラデーションや、地形から計算された波の入り方までを緻密に再現しました。埋め立てが進んだ現在とは異なる当時の海岸線を、視覚的に比較・体感できる学術的資料です。

昔の六浦湾模型
湾の入り口
海の表現

国領マンション販売用体験型木製ジオラマ（キッズ模型併設）

ファミリー層をターゲットにした、温かみのある販売用ジオラマです。天然木をベースにパステルカラーで仕上げ、従来の模型にはない「親しみやすさ」を演出しました。ボタン操作で通学路や施設が点灯する仕掛けに加え、小さなお子様が実際に触れて遊べる「幼児向け模型」も併設。お客様とアイデアを出し合い実現した、家族で楽しめる遊び心あふれる作品です。

国領マンション販売用ジオラマ
ジオラマを俯瞰する
照明演出
計画地点灯
最寄り駅点灯
メインの通り点灯
教育施設点灯
主要施設点灯
病院点灯
桜並木点灯
照明全灯
ポップな表現
ボタンによる点灯動作
天然木を利用した地盤との融合
計画地と周辺環境
内部照明により計画地を照らす
飴のような樹木
店舗イメージをポップなオブジェで表現
光ファイバーやLEDによる照明
細かなオブジェ表現
人のシルエット
電車と車
ショッピングセンター
医療機関
学校
触れる模型
ボタンで遊べる
幼児向け模型
遊べる模型

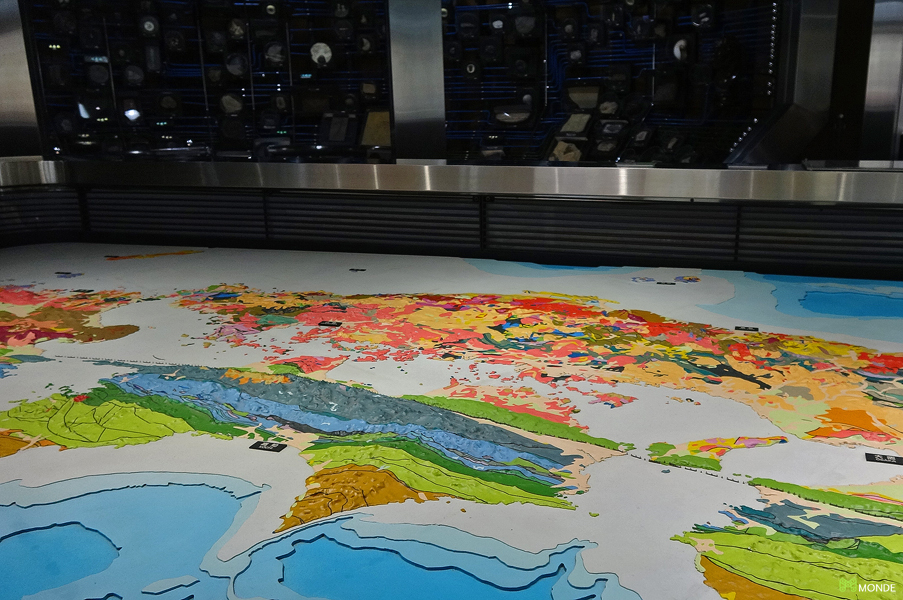

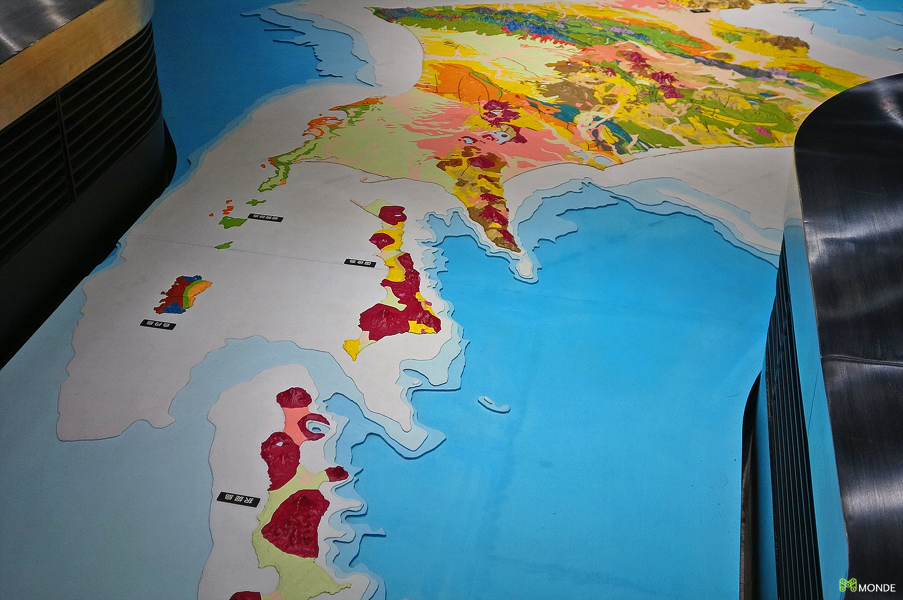

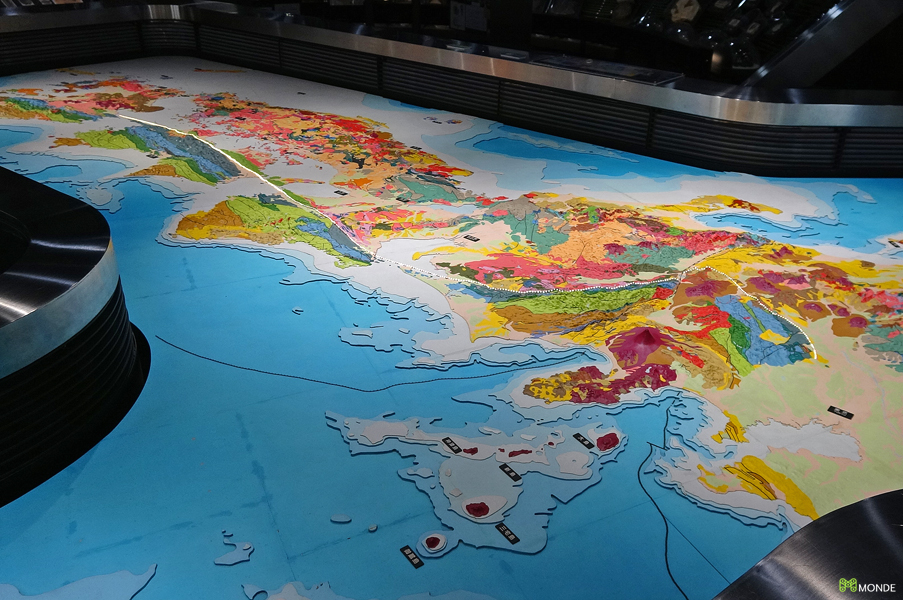

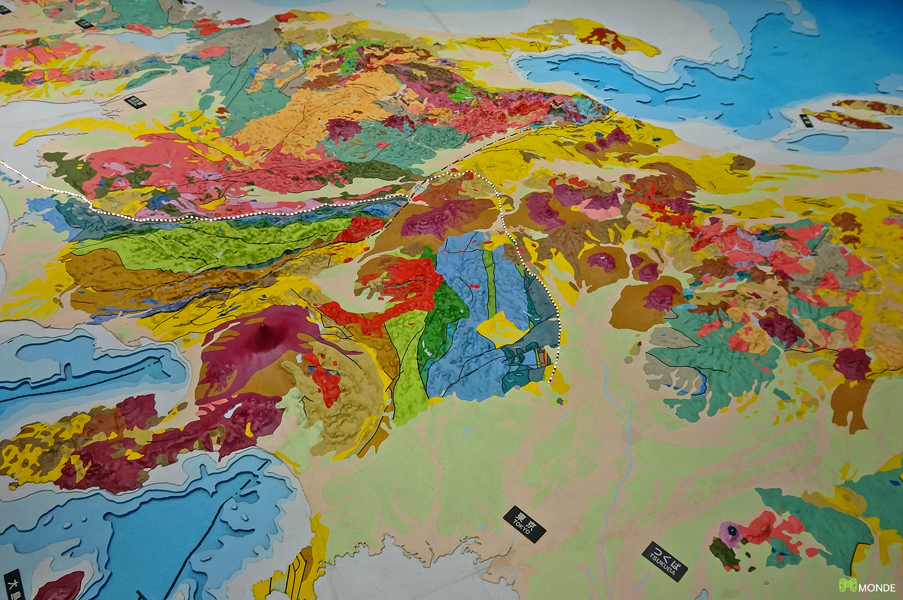

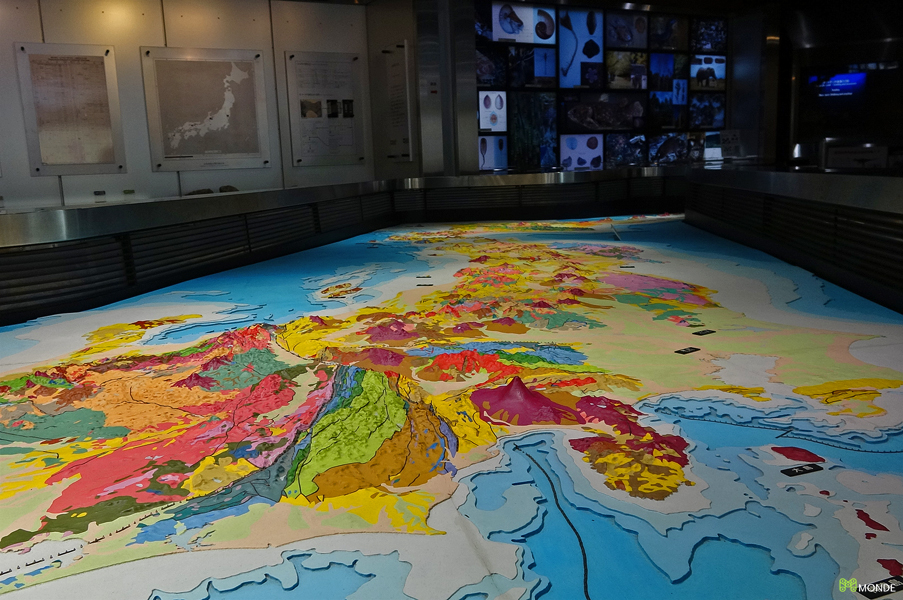

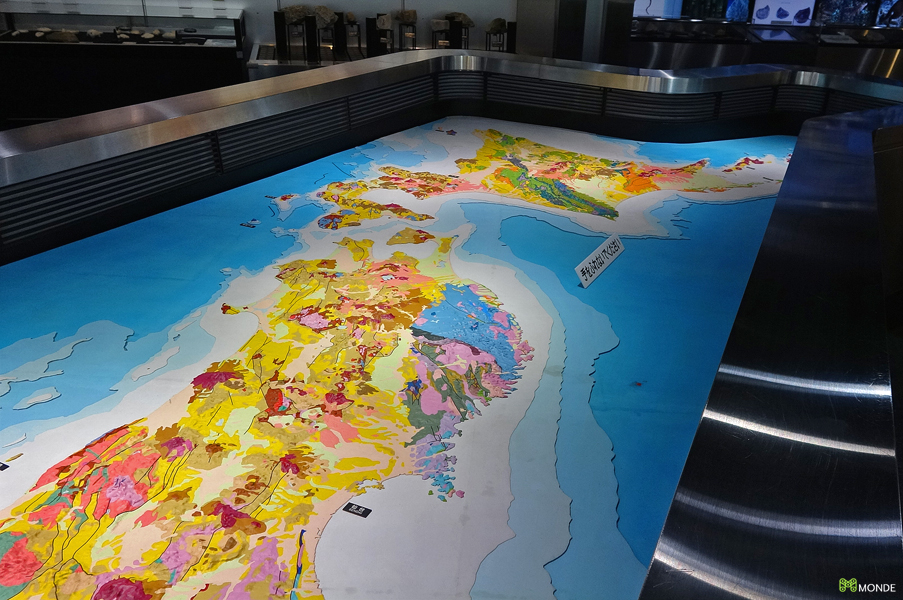

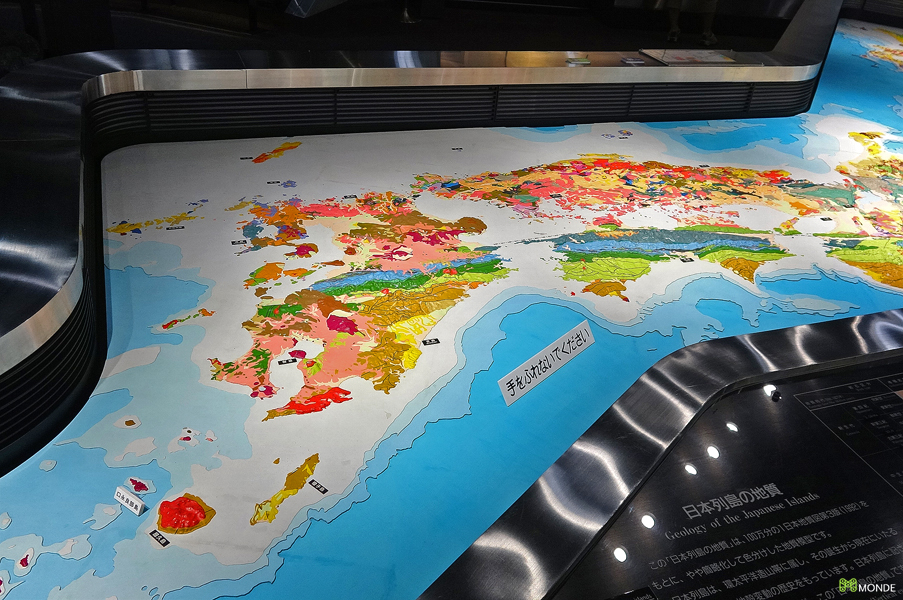

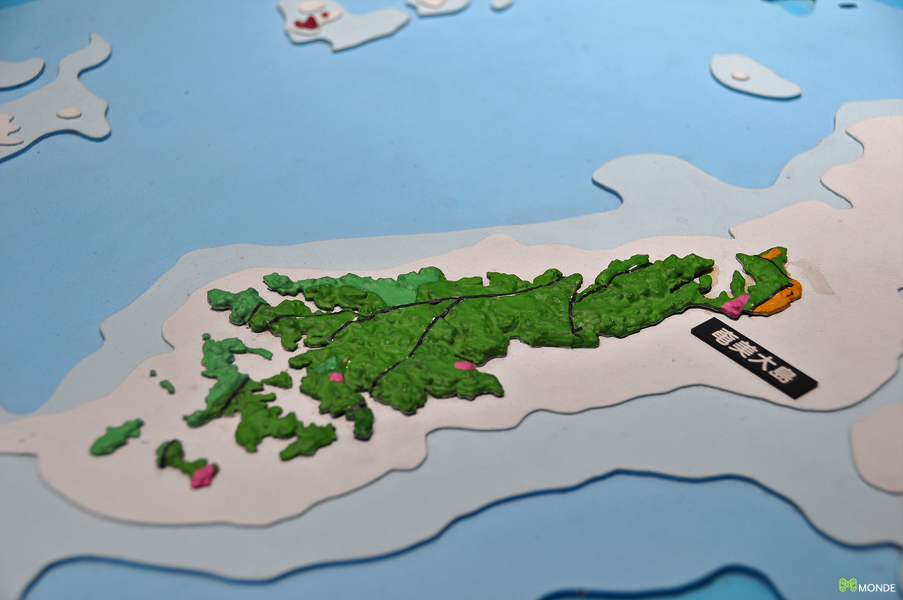

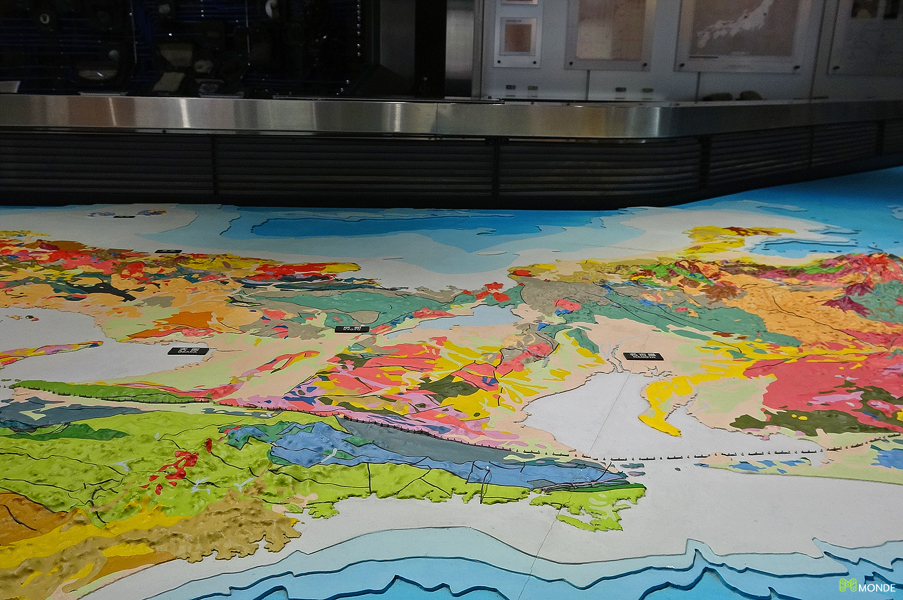

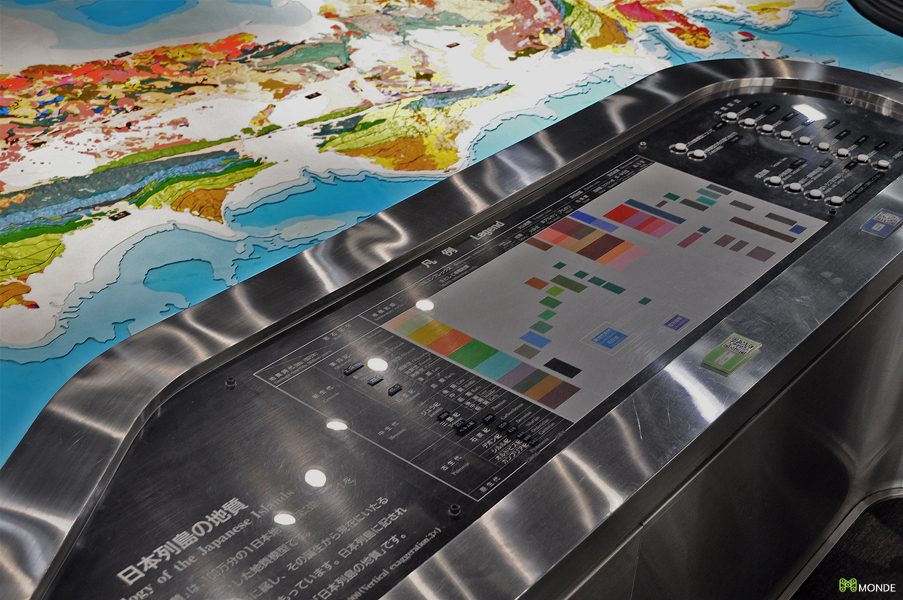

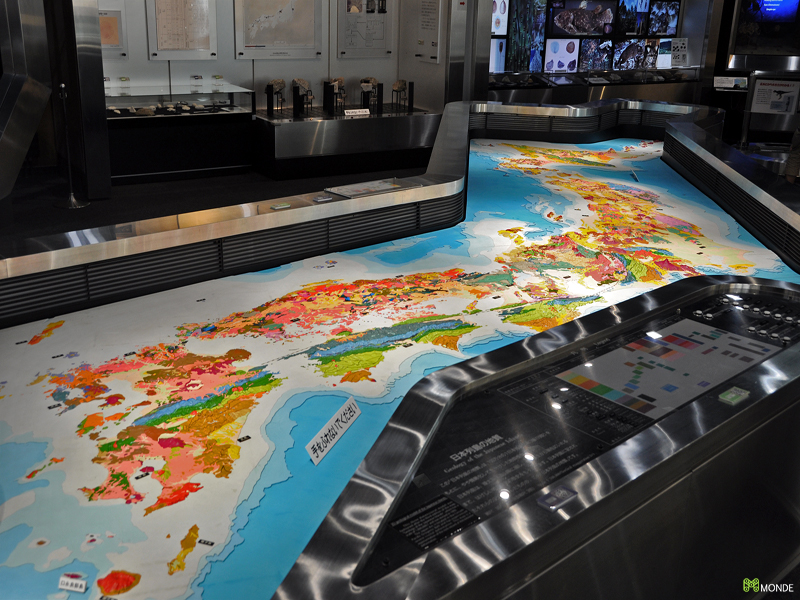

産総研地質標本館│日本列島立体地質模型（1/34万スケール）

つくば市の産総研「地質標本館」に長年展示されていた、全長約9mの巨大地質模型です。縮尺34万分の1で、NC加工により陸地から海底地形まで精密に立体化。複雑な地質の色分けに加え、スイッチ操作で断層が発光する仕掛けも搭載しました。現在はリニューアルされましたが、学術データの再現と演出技術を融合させた象徴的な実績です。
